食品用ピロー包装袋間カット用ギロチン刃耐久性向上について対応しました。

オーダーメイド刃物の導入事例
アルスコーポレーション

✓ 創業150年の実績
✓ 繊維・樹脂・食品・金属など各分野の特注実績
✓ 技術員が直接ご提案

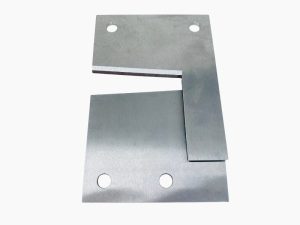

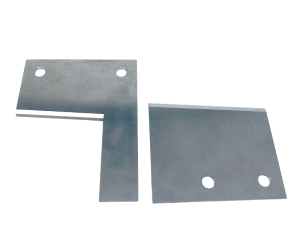

食品機械メーカー様から、ピロー包装の袋間をカットするためのスライドカッター（ギロチン刃）についてご相談をいただき、刃物を納入いたしました。

現在使用している刃で、刃こぼれがすぐに起きてしまうというお困りごとでした。

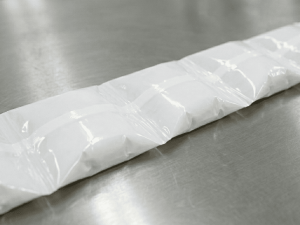

ピロー包装の袋間カットは、袋間のシール部分は熱溶着によって硬くなっています。

そのため刃先が摩耗しやすくなり、連続稼働の中で安定してカットし続けるには、切れ味の持続と耐久性の両立が求められます。

今回は、まず刃厚を薄く設定することで刃の入りをスムーズにしました。

刃先は片角二段刃にしており、シノギの角度を浅くして食い込みやすさを確保しつつ、刃の先端(小刃)はそれよりも鈍角に仕上げることで耐衝撃性・耐摩耗性を高めています。

これにより、柔らかいフィルム部分への刃の入りやすさと、硬い溶着部への耐久性を一本の刃で両立しています。

また、ギロチン刃のはさみ角度については、弊社でテストカットを実施し、刃の入り具合やワークが滑らないかといった基準をもとに最適な角度を決定したうえで設計に落とし込みました。

使用条件を再現した検証を経て納入しているため、現場での立ち上がりもスムーズです。

フィルムカット用途　関連事例

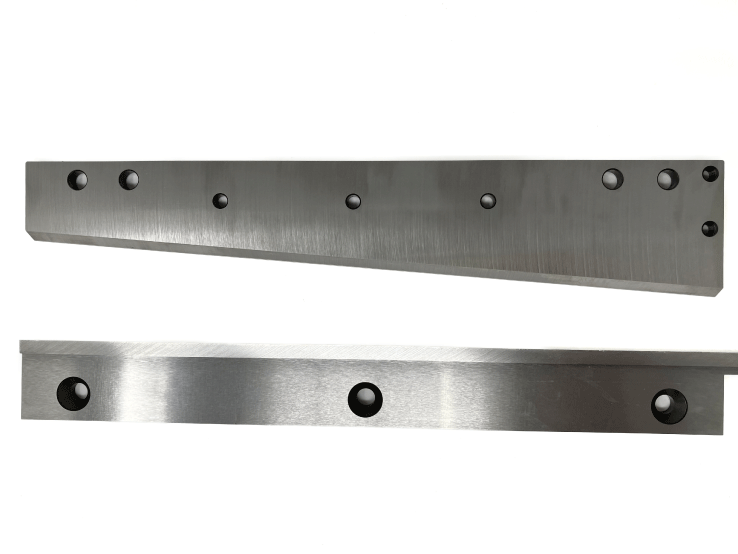

端面が潰れやすい薄膜シートのカット。刃先を点接触で作用させる形状にし、切断面の潰れをなくして後工程の仕上げを不要にしました。

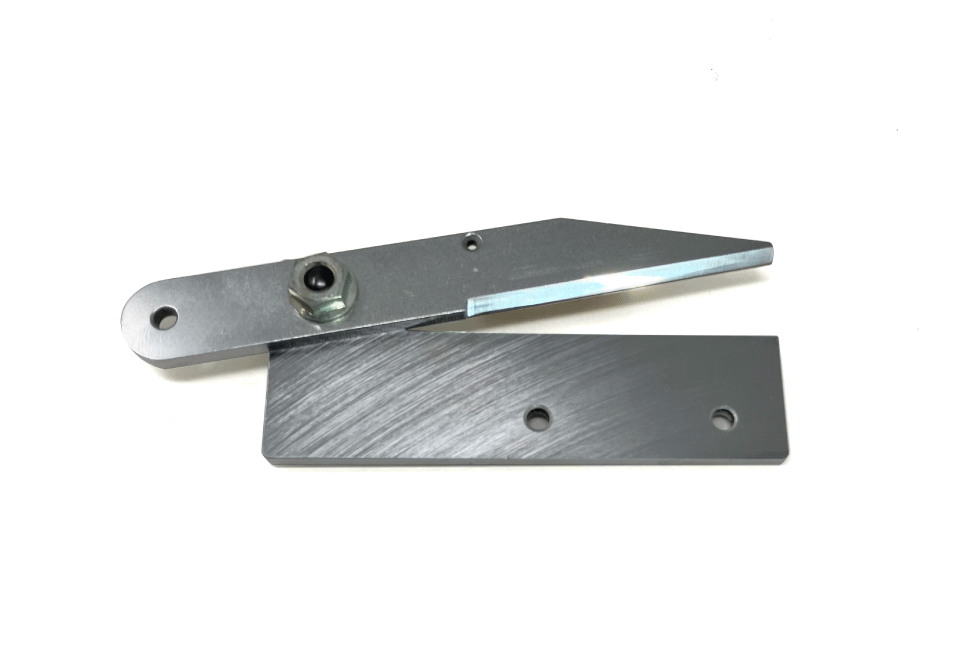

PETフィルムの連続カット用。ハサミ式で点接触させて切れ残りを防止。刃のセットがボルト締結のみで完結し、メンテナンスコストを大幅に削減しました。

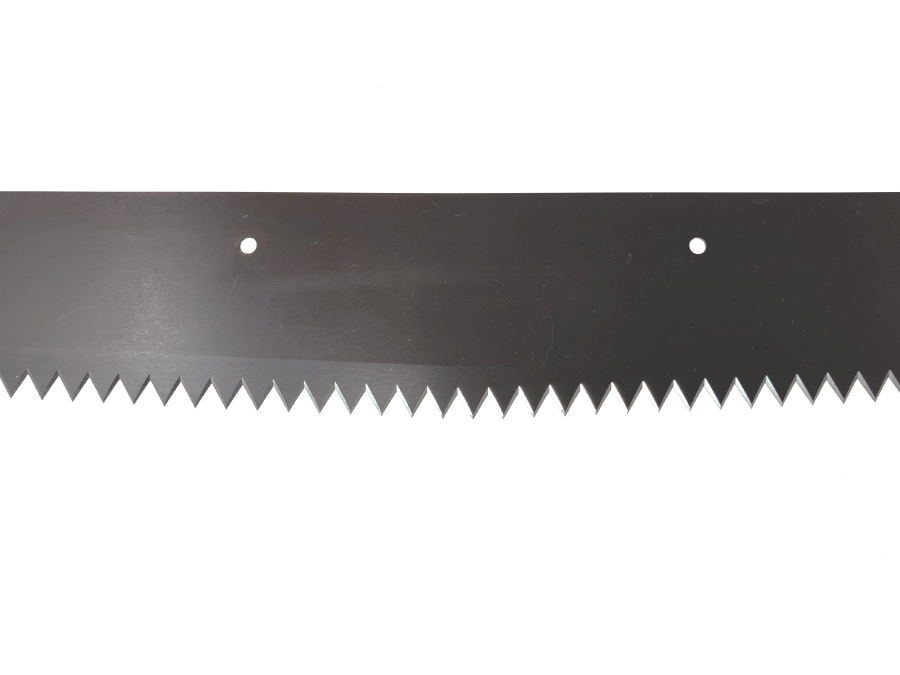

厚いクラフト紙が複合された梱包用クッション材のカット。鋸刃の並びをV字形状にして刃にかかる抵抗を減らし、ワークへの刺さり方を改善しました。
